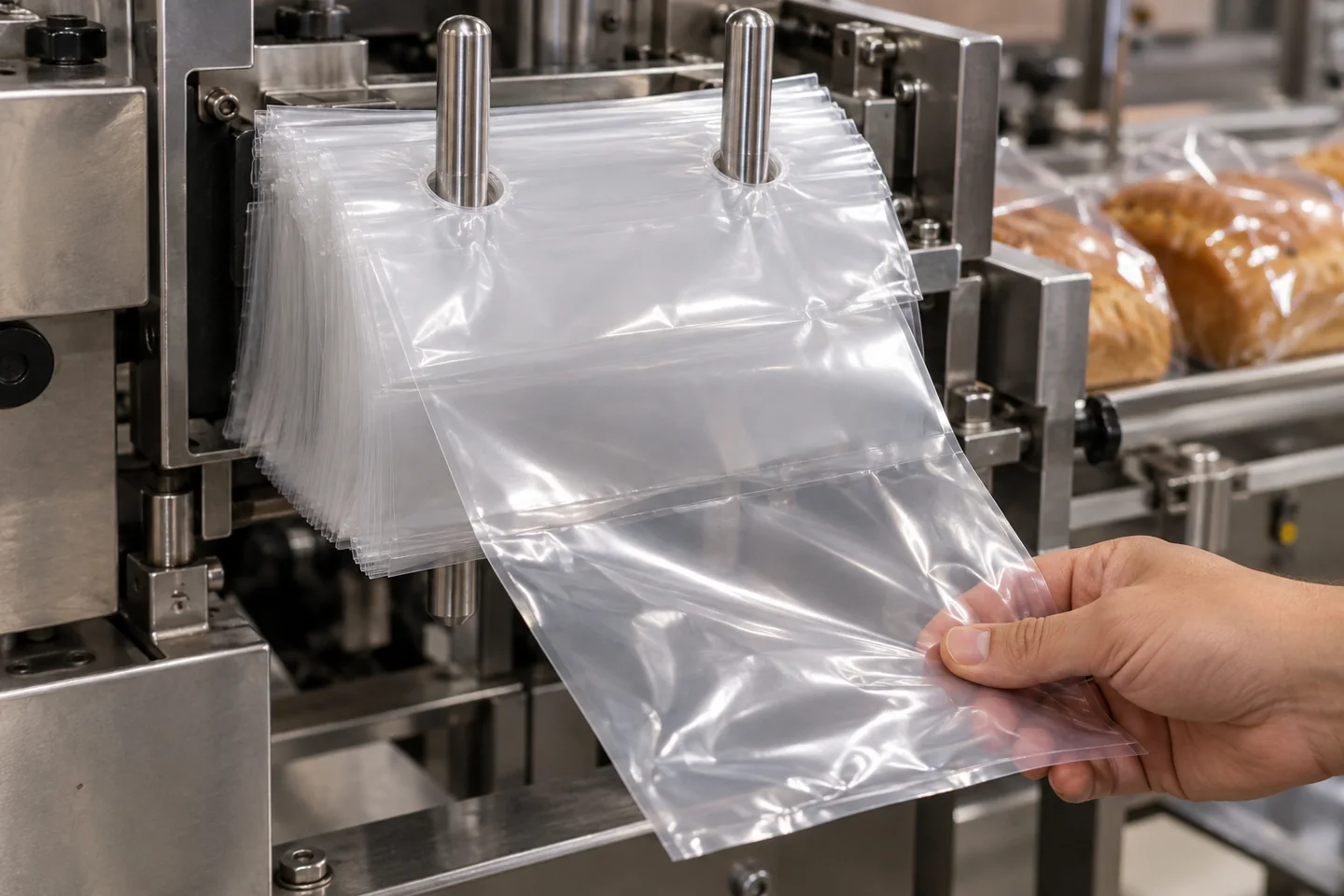

Worek wicket działa w parze z maszyną. Dwa otwory utrzymują pakiet na trzpieniach, a kolejne opakowania muszą się przewidywalnie oddzielać, otwierać, przyjmować produkt i zamykać. Sama informacja o szerokości oraz wysokości worka nie wystarczy. Potrzebne są dane o otworach, pakiecie, materiale, produkcie, sposobie zgrzewania i tempie stanowiska.
Najbezpieczniejsza droga do większego zamówienia prowadzi przez krótką serię próbną na docelowej linii. Próbka trzymana w dłoni może wyglądać poprawnie, a mimo to zsuwać się z trzpieni, sklejać przy otwieraniu albo ustawiać produkt krzywo. Próba ma pokazać cały cykl oraz ujawnić, który parametr opakowania rzeczywiście wywołuje problem.
Poradnik nie rozstrzyga, jaki materiał jest zgodny z kontaktem z konkretnym produktem. Wymagania prawne, higieniczne, temperaturowe i środowiskowe trzeba ustalić dla zastosowania oraz potwierdzić dokumentacją dostawcy. Tu skupiamy się na przygotowaniu specyfikacji i próby technicznej.
Opisz produkt i przebieg pakowania przed wymiarem worka
Zacznij od produktu: jego wymiarów minimalnych i maksymalnych, kształtu, masy, temperatury, powierzchni, ostrych krawędzi oraz ilości powietrza wypieranego przy wkładaniu. Miękki wyrób tekstylny, pieczywo i element metalowy mogą mieć podobny gabaryt, ale inaczej zachowują się podczas wsuwania oraz zamykania.
Rozrysuj cykl stanowiska. Kto lub co oddziela worek? W jaki sposób jest otwierany? Jak produkt trafia do środka? Gdzie opakowanie odrywa się od pakietu i jak przechodzi do zgrzewu? W półautomacie liczy się ergonomia ruchu operatora, a w automacie powtarzalność pozycji oraz czas reakcji materiału.
Ustal orientację produktu, wymagane luzy i miejsce zamknięcia. Zbyt ciasny worek spowalnia wkładanie i jest naprężony na narożach. Nadmierny luz może utrudnić prowadzenie, pogorszyć prezentację albo zwiększyć zużycie materiału. Wymiar należy sprawdzić na reprezentatywnym zakresie produktu, nie na jednej najładniejszej sztuce.
Jeżeli opakowanie ma odprowadzać powietrze, określ, czy robi to przez otwory montażowe, dodatkową perforację, zgrzew lub inną konstrukcję. Nie zakładaj, że rozwiązanie wystarczające dla jednego produktu będzie właściwe dla drugiego. Liczy się również droga powietrza po zamknięciu.
Strona oferująca worki z dwoma otworami typu wicket pokazuje zastosowanie przy pakowaniu ręcznym, półautomatycznym i automatycznym. W zapytaniu dopisz typ oraz model stanowiska, rozstaw trzpieni i sposób prowadzenia pakietu, aby oferta odnosiła się do rzeczywistego procesu.
| Interfejs | Dane do zebrania | Objaw złego dopasowania |
|---|---|---|
| produkt–worek | gabaryt, masa, krawędzie, temperatura | rozrywanie, trudne wkładanie, nadmiar luzu |
| worek–trzpienie | średnica, rozstaw, położenie od krawędzi | zacinanie albo spadanie pakietu |
| worek–otwieranie | materiał, grubość, sposób oddzielania | sklejanie dwóch warstw lub kilku worków |
| worek–zgrzew | strefa zamknięcia i parametry urządzenia | kanał, przepalenie lub słabe połączenie |
| pakiet–operator | wysokość, dostęp, częstotliwość wymiany | zbędne ruchy i spadek tempa |
Szerszą logikę opisywania folii, produktu i warunków transportu znajdziesz w poradniku o specyfikacji opakowań foliowych dla produkcji. Worki wicket dodają do niej wymagania pozycjonowania pakietu na linii.
Zapisz format, otwory, materiał i budowę pakietu
Podaj sposób mierzenia szerokości i długości. Jeżeli worek ma zakładkę, klapę, fałdę lub strefę zgrzewu, zaznacz je na rysunku. Wymiar użytkowy na produkt może różnić się od gabarytu płaskiego opakowania. Dodaj orientację otwarcia i stronę, z której pobierany jest worek.
Dla otworów określ średnicę, rozstaw osi, odległość od krawędzi i wzajemną tolerancję. Najważniejsza jest zgodność z trzpieniami oraz zachowanie pakietu podczas oddzielania. Dwa poprawne otwory przesunięte razem względem osi worka mogą ustawić opakowanie krzywo.
Opisz materiał nazwą i wymaganymi właściwościami, nie tylko kolorem. Grubość, sztywność, poślizg, przejrzystość, zgrzewalność i odporność na przebicie trzeba powiązać z produktem oraz linią. Jeśli używany jest materiał z odzysku lub wariant biodegradowalny, potwierdź jego rzeczywiste parametry i dokumentację dla zastosowania.

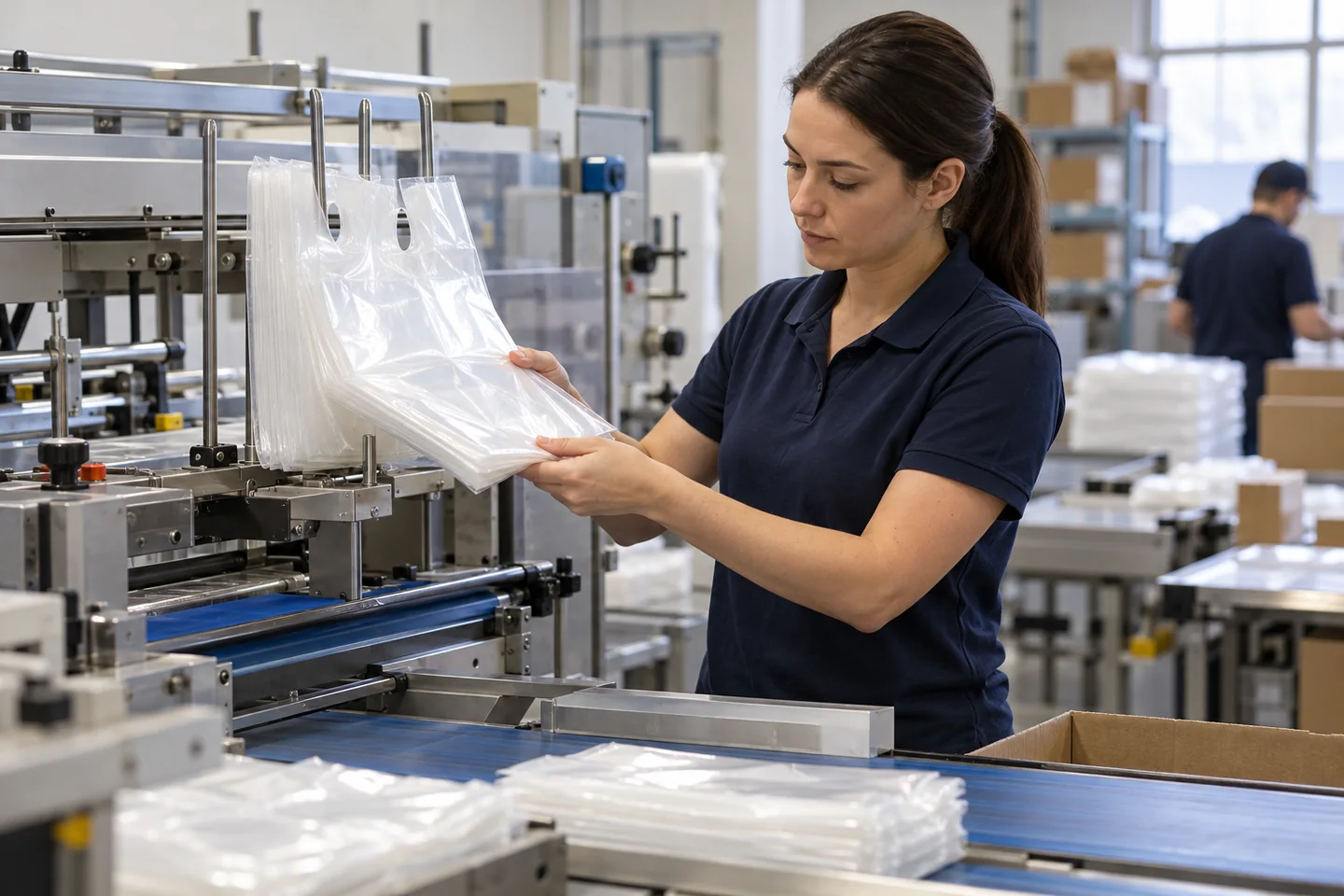

Ustal liczbę worków w pakiecie, sposób łączenia, pozycję otworów po spięciu i orientację paczki transportowej. Za ciężki pakiet może deformować otwory albo utrudniać wymianę, a za mały zwiększać częstotliwość przestojów. Operatorzy powinni ocenić tę decyzję podczas próby.
Jeżeli przewidziano nadruk, rozdziel projekt graficzny od stref technicznych. Znaczniki, kod i tekst nie mogą znaleźć się w zgrzewie, otworach ani miejscu zakrytym przez produkt. Orientację druku sprawdź na napełnionym worku, ponieważ płaska makieta łatwo wprowadza w błąd.
Każdy wariant otrzymuje kod i rewizję. „Taki jak ostatnio, tylko grubszy” nie jest specyfikacją. Zmiana materiału może wpływać na otwieranie oraz zgrzew, więc powinna przejść ponowną próbę w zakresie cech, które mogły się zmienić.
Na jednej stronie pokaż kontur worka, otwarcie, zgrzewy, osie otworów, strefę produktu i kierunek podawania. Podpisz bazę wymiarową. Dostawca oraz kontrola wejściowa powinni czytać go tak samo.
Przy wielu wariantach pomaga identyfikowalność opisana w materiale o traceability w produkcji. Numer partii folii i rewizja specyfikacji skracają analizę, gdy problem pojawia się dopiero na linii.
Jeżeli jedna maszyna obsługuje kilka formatów, przygotuj wzorzec przezbrojenia dla każdego z nich. Powinien obejmować właściwy pakiet, pozycję trzpieni, prowadzenie, zgrzew i kontrolę pierwszych sztuk. Sama nazwa produktu nie chroni przed użyciem podobnego worka z innej rewizji.
Próbę przeprowadź od założenia pakietu do gotowej paczki
Przed próbą ustal kryteria i liczbę cykli. Nie wybieraj wyniku po fakcie. Zapisz dopuszczalną liczbę zatrzymań, błędów otwarcia, uszkodzeń, poprawek zgrzewu i odrzuconych opakowań. Liczba cykli powinna objąć rozruch, stabilną pracę oraz końcówkę pakietu.
Sprawdź założenie pakietu: czas, pozycję, dostęp oraz ryzyko odwrócenia. Następnie obserwuj pierwsze sztuki. Zanotuj, czy pobierana jest jedna warstwa, czy worek otwiera się do pełnego przekroju i czy produkt nie zahacza o krawędź. Film z boku, nagrany za zgodą i z bezpiecznego miejsca, może ujawnić powtarzalny moment zacięcia.
Nie poprawiaj jednocześnie prowadnic, temperatury zgrzewu i specyfikacji worka. Przy wielu zmianach nie wiadomo, która pomogła. Ustal konfigurację bazową, zmieniaj jeden czynnik i zapisuj wynik. Jeżeli linia nie była wcześniej stabilna, oddziel problem stanowiska od oceny nowego opakowania.
Gdy pobieranie worka albo ruch elementów wykonawczych zależą od pneumatyki, zapisz podczas próby ciśnienie robocze i zachowanie maszyny pod obciążeniem. Wahania zasilania mogą wyglądać jak wada pakietu, choć ich źródło znajduje się poza opakowaniem. Sposób rozpoznawania takich strat opisuje poradnik o sprężonym powietrzu w zakładzie.

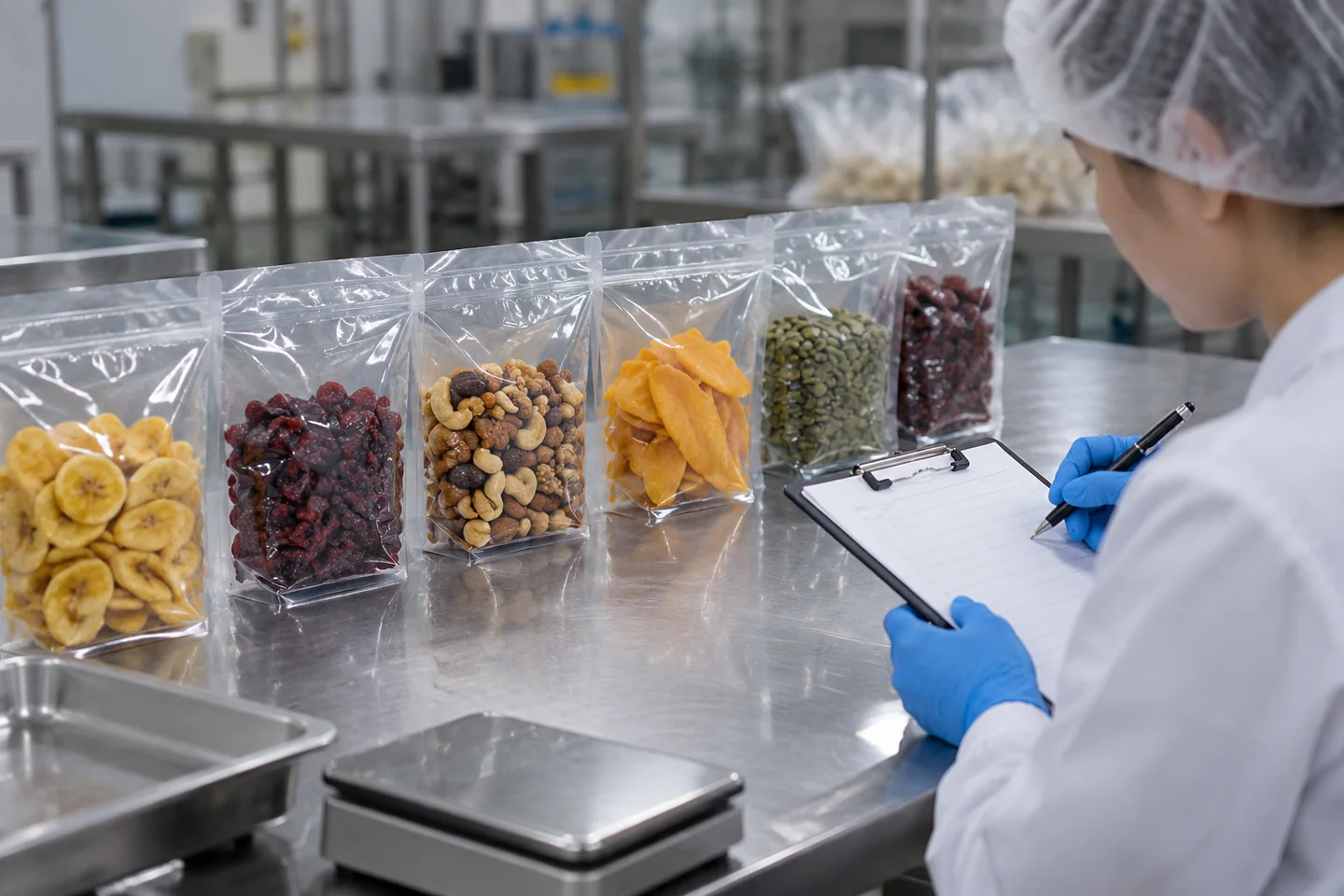

Oceń paczkę po schłodzeniu zgrzewu, nie tylko bezpośrednio po wyjściu. Sprawdź zamknięcie, pozycję produktu, powietrze, wygląd i zachowanie przy przenoszeniu. Dla transportu wykonaj próbę w rzeczywistym kartonie lub pojemniku, bo nacisk kolejnych sztuk może ujawnić słabe miejsce.
Poproś operatorów o konkretne obserwacje: gdzie trzeba poprawiać chwyt, który etap zwalnia i w jakiej części pakietu problem się nasila. Unikaj pytania „czy dobrze się pracuje”. Odpowiedź musi prowadzić do parametru, który można sprawdzić.
Jeżeli próba wykazuje zatrzymania, porównaj je z zasadami analizy opisanymi w poradniku o wąskim gardle produkcji. Szybsze podawanie worka nie jest poprawą, jeśli przenosi kolejkę do zgrzewania albo kontroli.
Kontrolę dostaw oprzyj na cechach wpływających na linię
Po zatwierdzeniu próbki zachowaj komplet: rysunek, podpisaną próbkę, ustawienia testowe, wynik oraz numer partii. To punkt odniesienia dla dostawcy i kontroli. Zdjęcie worka nie wystarczy, bo nie pokazuje grubości, poślizgu ani zachowania pakietu.
Na wejściu sprawdzaj oznaczenie, ilość, wymiary, pozycję otworów, jakość zgrzewów, czystość i stan opakowania transportowego. Plan próbkowania dopasuj do ryzyka oraz historii dostaw. Nie trzeba mierzyć wszystkiego w każdej sztuce, ale cechy krytyczne muszą mieć jasną metodę i reakcję na niezgodność.
Magazynuj materiał w warunkach uzgodnionych z dostawcą. Temperatura, wilgoć, pył, nacisk i czas mogą wpływać na zachowanie folii oraz pakietu. Wydawaj partie w kontrolowanej kolejności i zapisuj, która trafiła na zmianę produkcyjną.
Jeśli linia zaczyna się zacinać, zabezpiecz próbki dobrej i wadliwej paczki. Sprawdź jednocześnie partię worków, ustawienia, czystość stanowiska, operatora oraz produkt. Nie przypisuj winy folii tylko dlatego, że jest najbardziej widoczną zmianą.
Niezgodność opisz liczbą wad, miejscem w pakiecie, momentem cyklu i zdjęciem. W przypadku powtarzalnego problemu użyj logiki z poradnika o analizie 8D, aby poprawka dostawcy została sprawdzona na linii, a nie tylko zadeklarowana.
Powiązane poradniki o stabilizacji pracy i jakości dostaw są zebrane w hubie Stabilny proces produkcyjny.
Najczęstsze pytania o worki wicket
Czy format worka wystarczy do zamówienia?
Nie. Potrzebne są otwory, materiał, budowa pakietu, orientacja, zgrzewy oraz dane produktu i stanowiska.
Dlaczego rozstaw otworów jest krytyczny?
Decyduje o pasowaniu do trzpieni i ustawieniu worka. Przesunięcie obu otworów może powodować krzywe podawanie mimo poprawnej średnicy.
Ile sztuk powinno być w próbie?
Tyle, aby zobaczyć rozruch, stabilną pracę i końcówkę pakietu. Liczbę oraz kryteria ustala się przed próbą zgodnie z ryzykiem procesu.
Czy próbkę można zatwierdzić poza linią?
Można sprawdzić wygląd i wymiary, lecz nie oddzielanie, otwieranie i zgrzew. Decyzja o serii wymaga próby na docelowym stanowisku.
Co zapisać po próbie?
Rewizję specyfikacji, partię, konfigurację maszyny, liczbę cykli, odrzuty, uwagi operatora oraz zatwierdzoną próbkę.
Jak szukać przyczyny zacięć?
Porównać opakowanie, produkt, maszynę, ustawienia i warunki magazynowania. Zmienia się jeden czynnik naraz, żeby wynik dało się zinterpretować.
