Zamówienie blachy perforowanej łatwo opisać trzema słowami: materiał, grubość, otwory. Problem zaczyna się wtedy, gdy gotowy arkusz ma wejść w ramę, przepuszczać określoną ilość powietrza, utrzymać detal albo tworzyć widoczny rytm na elewacji. Wtedy liczą się również rozstaw otworów, ich układ, kierunek wzoru, nieperforowane marginesy, płaskość, tolerancje i operacje wykonywane po perforowaniu.
Dobra specyfikacja nie polega na rozbudowaniu zapytania do kilkunastu stron. Ma usunąć niejednoznaczności, które wpływają na funkcję, cenę i możliwość wykonania. Dostawca powinien wiedzieć, co jest niezmienne, gdzie dopuszczasz wariant i do czego posłuży element. Z kolei zamawiający musi umieć sprawdzić dostawę bez wymyślania kryteriów dopiero po jej otrzymaniu.
Poradnik dotyczy przygotowania danych do rozmowy handlowej i technicznej. Nie zastępuje obliczeń konstrukcyjnych, oceny bezpieczeństwa maszyn, wymagań higienicznych ani dokumentacji materiałowej. Jeśli perforowany element pełni funkcję osłony, podestu, sita, części fasady lub zabezpieczenia, wymagania wynikają z całego zastosowania, a nie z samego katalogu wzorów.
Najpierw opisz funkcję, a dopiero potem wzór
Ten sam arkusz może być maskownicą, osłoną wentylacyjną, filtrem wstępnym, elementem akustycznym, półką, wypełnieniem balustrady albo detalem dekoracyjnym. Każda funkcja inaczej ustawia priorytety. Przy przepływie znaczenie ma powierzchnia otwarta i opór. Przy ochronie — rozmiar prześwitu oraz odporność na odkształcenie. Przy widocznej okładzinie — rytm, kierunek, krawędzie i zgodność kolejnych arkuszy.
Zapisz środowisko pracy: wnętrze lub zewnętrze, wilgoć, kontakt z chemią, temperaturę, sposób czyszczenia i ryzyko uderzeń. Informacja „stal nierdzewna” bywa zbyt ogólna, podobnie jak „aluminium”. Gatunek, stan materiału oraz powierzchnia muszą odpowiadać zastosowaniu i dalszej obróbce. Jeśli zamawiający nie potrafi ich dobrać, powinien opisać warunki i poprosić o warianty z jasno wskazanymi ograniczeniami.
Określ, czy arkusz będzie cięty, gięty, spawany, malowany, anodowany albo montowany bez dalszych operacji. Kolejność ma znaczenie. Strefa gięcia przechodząca przez otwory może zachowywać się inaczej niż pełny materiał, a perforowanie wpływa na płaskość. Nie zakładaj, że wszystkie procesy można dowolnie zamienić miejscami bez wpływu na efekt.

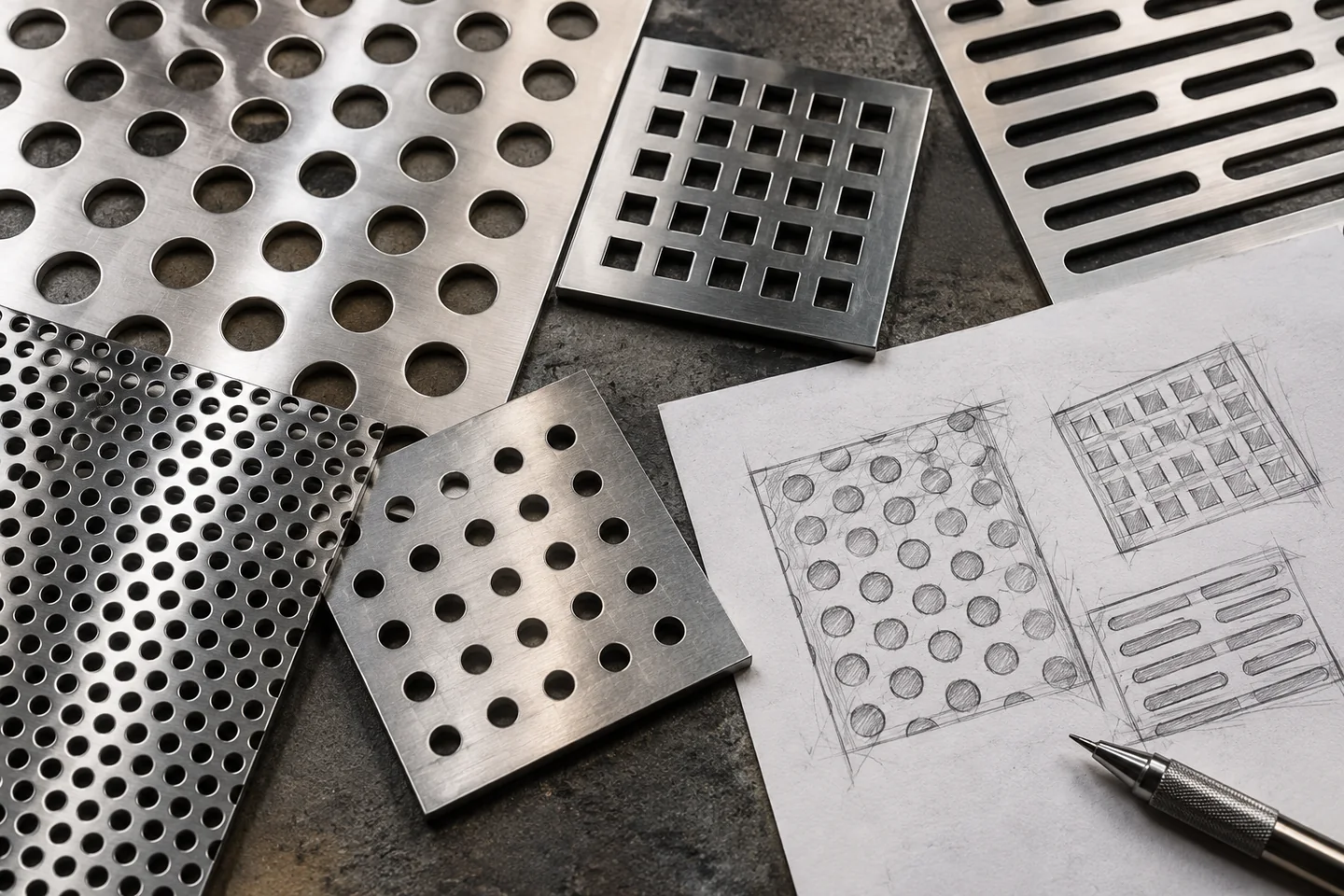

Przeglądając blachy perforowane w różnych materiałach i układach otworów, warto przygotować szkic zastosowania, wymiary oraz oczekiwany efekt zamiast pytać wyłącznie o cenę arkusza. Dostawca łatwiej wskaże realny wariant, jeśli zna granice problemu.
| Funkcja | Najważniejsze pytanie | Częsty brak w zapytaniu |
|---|---|---|
| przepływ powietrza | jaka powierzchnia otwarta i spadek są dopuszczalne | podany tylko rozmiar pojedynczego otworu |
| osłona | czego nie wolno dosięgnąć lub przepuścić | brak wymagania dla krawędzi i prześwitu |
| element wizualny | jak wzór łączy się między arkuszami | brak kierunku i marginesów |
| sito | jaki produkt, wydajność i czyszczenie | brak danych o kształcie cząstek |
| część gięta | gdzie wypadają linie gięcia i mocowania | otwory w krytycznych strefach |
Jeżeli punktem wyjścia jest aluminium, pomocny będzie poradnik o specyfikacji zakupu aluminium. Pokazuje rozdział między gatunkiem, stanem, wymiarem, powierzchnią i dokumentami. Perforacja dokłada kolejną warstwę wymagań, ale nie usuwa tych podstaw.
Geometrię perforacji zapisz bez skrótów myślowych
Podaj kształt otworów: okrągłe, kwadratowe, podłużne albo inny uzgodniony profil. Następnie określ wymiar otworu, rozstaw oraz układ. Dla otworów okrągłych znaczenie ma to, czy są ustawione w rzędach prostych, czy mijankowo. Dla podłużnych — kierunek ich osi względem dłuższej krawędzi arkusza i późniejszego przepływu lub obciążenia.
Nie myl średnicy otworu z prześwitem między otworami. Dwa wzory o tej samej średnicy mogą mieć inny rozstaw, powierzchnię otwartą i zachowanie mechanicze. Jeżeli liczy się przepływ, poproś o potwierdzenie udziału powierzchni otwartej dla proponowanego wariantu. Jeżeli liczy się zatrzymywanie elementów, opisz minimalny wymiar, który nie może przejść przez osłonę.
Ustal nieperforowane marginesy przy każdej krawędzi. Sformułowanie „z ramką” jest nieprecyzyjne. Podaj szerokości i wskaż, czy rytm otworów ma być centrowany, czy zaczynać się od określonej strony. Przy kilku panelach zaznacz kolejność oraz sposób ich łączenia. Bez tego dostawa może być poprawna wymiarowo, a jednocześnie tworzyć widoczne przeskoki wzoru.
Na rysunku oznacz stronę widoczną, kierunek walcowania, kierunek szczotkowania lub folię ochronną, jeśli mają znaczenie. Asymetryczny detal musi mieć określoną orientację. Warto dodać prosty znacznik montażowy poza strefą widoczną, aby na produkcji nie odwracano lustrzanie elementów.
Wymiary zewnętrzne arkusza i obszaru perforowanego zapisuj osobno. Jeśli detal ma zostać wycięty z większego formatu, ustal, kto odpowiada za rozkrój oraz jak traktowane są brzegi. Krawędź po cięciu może wymagać gratowania, zabezpieczenia albo przygotowania do spawania. To oddzielne operacje, których nie należy domyślnie włączać w cenę materiału.
Jeśli wzór będzie widoczny lub współpracuje z produktem, zamów niewielką próbkę w docelowej grubości i materiale. Wydruk na papierze pokazuje rytm, ale nie pokazuje odbicia światła, sztywności, krawędzi ani zachowania po myciu.
Rysunek można potraktować jak instrukcję kontroli dostawy. Powinien zawierać tyle informacji, by inna osoba rozpoznała stronę, kierunek i krytyczne wymiary bez rozmowy telefonicznej. To zmniejsza ryzyko „zgodnych” ustaleń funkcjonujących wyłącznie w pamięci uczestników.
Uzgodnij tolerancje, płaskość i dalszą obróbkę
Perforowanie wprowadza naprężenia. Arkusz może wymagać prostowania, a akceptowalna płaskość zależy od formatu, grubości, wzoru oraz późniejszego montażu. Nie wpisuj przypadkowo bardzo ciasnej tolerancji. Opisz sposób podparcia i montażu, a następnie uzgodnij realne kryterium z wykonawcą. Panel mocowany do ramy może mieć inne potrzeby niż luźna półka wsuwana w prowadnice.
Wymiar otworu, rozstaw, położenie pierwszego rzędu, gabaryt i marginesy nie muszą mieć jednakowej tolerancji. Zaznacz cechy naprawdę krytyczne. Jeżeli wszystkie wymiary dostają najwyższą dokładność, cena rośnie, a dostawca nadal nie wie, które odchylenie zatrzyma montaż. Kryterium powinno wynikać z pasowania i funkcji.
Omów grat oraz kierunek jego występowania. Dla powierzchni dostępnej dłonią, elementu mytego albo części przesuwanej o inny produkt krawędź może być krytyczna. „Bez ostrych krawędzi” trzeba przełożyć na uzgodnioną operację i sposób kontroli. Inaczej zamawiający oraz wykonawca mogą inaczej rozumieć stan gotowy.
Jeśli detal będzie malowany lub zabezpieczany, ustal wymagany stan powierzchni przed nałożeniem warstwy. Perforacja tworzy dużą liczbę krawędzi, na których powłoka musi zachować ciągłość. Materiał o przygotowaniu stali pod malowanie i ocynk pokazuje, dlaczego czystość, profil, pył oraz czas do zabezpieczenia należy opisać przed rozpoczęciem prac.
Przy gięciu sprawdź położenie otworów względem linii gięcia, promień, kierunek oraz kolejność procesu. Przy spawaniu potrzebne są pełne strefy, które pozwalają wykonać połączenie bez przypadkowego topienia krawędzi otworów. Przy montażu śrubowym zaprojektuj osobne otwory lub pola pełne zamiast liczyć, że perforacja przypadkiem wypadnie w dobrym miejscu.
Ustal sposób pakowania. Arkusze dekoracyjne mogą wymagać przekładek i ochrony strony widocznej. Ciężkie formaty potrzebują bezpiecznego punktu podnoszenia. Paczka zgodna ilościowo, ale trudna do rozdzielenia bez rysowania powierzchni, przenosi koszt i ryzyko na odbiorcę.
Odbiór oprzyj na próbce, rysunku i planie kontroli
Przy pierwszym zamówieniu nie zaczynaj od pełnej partii, jeśli koszt pomyłki jest duży. Próbka albo jeden panel pozwalają sprawdzić pasowanie, widok, sztywność, przepływ i dalszą obróbkę. Wynik próby zapisz: numer rysunku, materiał, grubość, wzór, orientację oraz odstępstwa. Ustne „jest dobrze” nie tworzy wzorca dla kolejnej dostawy.
Odbiór ilościowy oddziel od jakościowego. Sprawdź etykiety paczek, formaty i liczbę, zanim zdejmiesz ochronę. Następnie pobierz próbki według ustalonego planu. Obejrzyj stronę widoczną w podobnym świetle i z podobnej odległości jak po montażu. Rysa dostrzegalna pod lampą warsztatową nie zawsze ma znaczenie dla fasady, ale uszkodzenie krawędzi montażowej może zablokować całą serię.
Mierz cechy wynikające ze specyfikacji: gabaryt, otwór, rozstaw, marginesy, położenie pola i ewentualną płaskość w uzgodniony sposób. Narzędzie musi pasować do tolerancji. Dla szybkiego odbioru można przygotować szablon, lecz jego użycie powinno być zweryfikowane na początku serii.
Jeśli część trafia dalej na gięcie lub malowanie, przeprowadź próbę pełnego procesu. Perforowany arkusz może przejść kontrolę wejściową, a ujawnić problem dopiero po operacji. Zasada sprawdzania rzeczywistego przepływu pojawia się również w poradniku o intralogistyce na hali: lokalna poprawność nie gwarantuje, że element działa w całym systemie.
Niezgodność opisuj numerem partii, lokalizacją, zdjęciem ogólnym i detalem z punktem odniesienia. Zabezpiecz materiał przed dalszym użyciem i ustal decyzję z dostawcą. Jeżeli problem się powtarza, analiza powinna dotyczyć źródła w procesie, a nie tylko sortowania gotowych arkuszy. Pomaga w tym logika raportu 8D i potwierdzania skuteczności działań.
Specyfikacja blachy perforowanej jest częścią zarządzania stabilnym wykonaniem, nie osobnym formularzem zakupowym. Więcej materiałów o próbach, dostawach i kontroli znajduje się w hubie Stabilny proces produkcyjny.
Najczęstsze pytania o zamawianie blachy perforowanej
Czy wystarczy podać średnicę otworu i grubość blachy?
Nie. Potrzebne są co najmniej materiał, format, rozstaw, układ, kierunek, marginesy oraz informacja o dalszej obróbce. Wymagania należy dopasować do funkcji elementu.
Co oznacza powierzchnia otwarta?
To udział otworów w powierzchni danego wzoru. Zależy od ich rozmiaru i rozstawu, dlatego dwa arkusze z takim samym otworem mogą mieć inną powierzchnię otwartą.
Po co określać kierunek perforacji?
Ma znaczenie dla wyglądu, łączenia paneli, przepływu, gięcia i czasem dla zachowania elementu. Bez oznaczenia asymetryczny detal może zostać wykonany lub zamontowany lustrzanie.
Czy perforowana blacha pozostaje idealnie płaska?
Proces może wprowadzać naprężenia, dlatego potrzebę i sposób oceny płaskości należy uzgodnić z wykonawcą. Kryterium powinno uwzględniać format, grubość i sposób mocowania.
Czy warto zamówić próbkę przed całą partią?
Tak, zwłaszcza gdy ważny jest wygląd, pasowanie lub współpraca z produktem. Próbka 1:1 w docelowym materiale pozwala sprawdzić więcej niż rysunek albo wydruk wzoru.
Jak opisać niezgodność w dostawie?
Podaj numer partii i rysunku, lokalizację wady, wynik pomiaru oraz zdjęcie ogólne i detal. Materiał trzeba zabezpieczyć przed użyciem do czasu uzgodnienia decyzji.
