Pompa łopatkowa powinna być dobierana do wymaganych warunków pracy całego układu: przepływu, ciśnienia, prędkości napędu, oleju, strony ssawnej, cyklu i środowiska. Sama zgodność przyłączy lub gabarytu nie potwierdza zamienności. Przy diagnostyce również nie wystarcza hałas — ten sam objaw może wynikać z dopływu oleju, napędu, zaworu, temperatury albo zużycia pompy.
Najbezpieczniejsza kolejność to dokumentacja, pomiar, porównanie z warunkami odniesienia i dopiero decyzja o demontażu. Wymiana elementu bez znalezienia przyczyny potrafi uszkodzić nową pompę w krótkim czasie. Otwieranie układu zwiększa także ryzyko zanieczyszczenia, dlatego każda interwencja powinna mieć plan czystości i bezpiecznego odłączenia energii.
Praca przy hydraulice pod ciśnieniem jest niebezpieczna. Diagnostykę, nastawy i naprawy wykonują osoby mające odpowiednie kompetencje, wyposażenie oraz procedury. Nie wolno szukać przecieku dłonią, rozłączać przewodu pod ciśnieniem ani obchodzić zabezpieczeń w celu „szybkiego testu”.

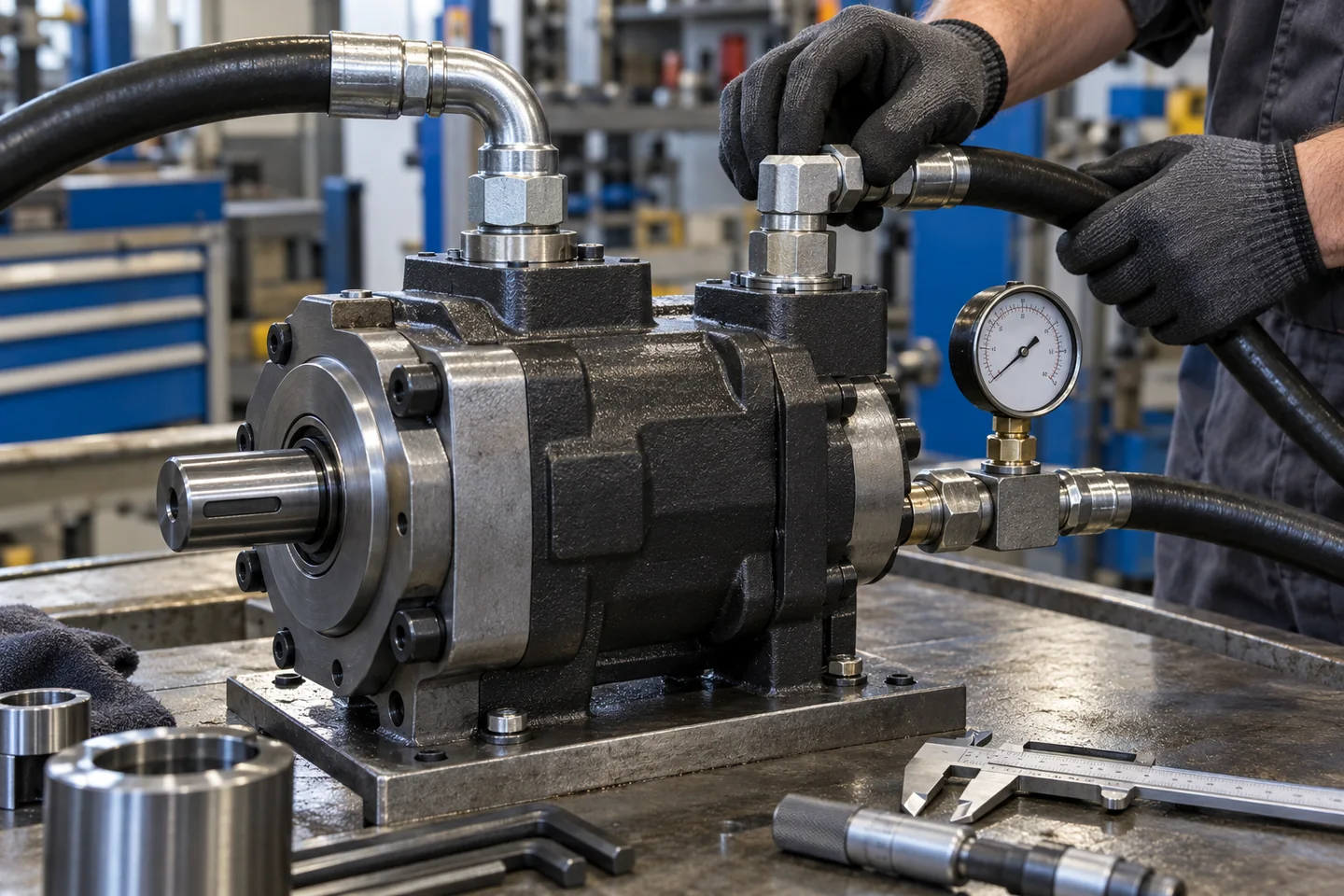

Zacznij od punktu pracy i pełnego cyklu maszyny
Wymagany przepływ należy powiązać z prędkością ruchu odbiornika i cyklem. Wartość maksymalna nie mówi, jak długo pompa w niej pracuje ani co dzieje się podczas postoju, przejścia i chłodnego rozruchu. Profil czasowy jest potrzebny do oceny obciążenia, temperatury i sposobu sterowania.
Ciśnienie wynika z oporu układu i obciążenia, a nie jest „produkowane” jako stała cecha pompy. Trzeba rozdzielić ciśnienie robocze, krótkie piki, nastawę zabezpieczenia i warunki powrotu. Jeżeli pomiar znajduje się daleko od pompy, spadki oraz dynamika mogą utrudnić interpretację.
Prędkość obrotowa, kierunek obrotów, rodzaj sprzęgła i współosiowość są częścią doboru. Silnik o odpowiedniej mocy nie gwarantuje właściwego napędu. Błąd kierunku lub ustawienia może od początku powodować brak wydajności, hałas i zużycie.
Olej opisuje się lepkością w warunkach pracy, typem, stanem, temperaturą, czystością i zgodnością materiałową. Sama nazwa handlowa bez aktualnej dokumentacji jest niewystarczająca. Mieszanie płynów lub zmiana na wariant „podobny” może wpływać na smarowanie, uszczelnienia i odpowietrzanie.
| Dane wejściowe | Co zapisać | Ryzyko pominięcia |
|---|---|---|
| cykl | przepływ i ciśnienie w czasie, postoje, rozruch | dobór tylko do chwilowego maksimum |
| napęd | prędkość, kierunek, sprzęgło, współosiowość | hałas i uszkodzenie mimo zgodnej mocy |
| olej | typ, lepkość, temperatura, czystość | złe smarowanie i nieporównywalne pomiary |
| ssanie | zbiornik, przewód, filtr, zawory, wysokość | kawitacja lub napowietrzenie przypisane pompie |
Do rozmowy z dostawcą można wykorzystać przegląd pomp łopatkowych do układów hydraulicznych, ale zapytanie musi zawierać dane maszyny i wymagania montażowe. Produkt z tej samej rodziny może mieć inne warianty wału, kołnierza, portów, uszczelnień i warunków pracy.
Jeżeli aplikacja zmienia obciążenie i wymaga regulacji wydajności, warto porównać zasadę pracy z materiałem o pompie tłoczkowej o zmiennej wydajności. Nie jest to automatyczna alternatywa; artykuł pokazuje, jak inne sterowanie wpływa na wymagane dane i diagnostykę.

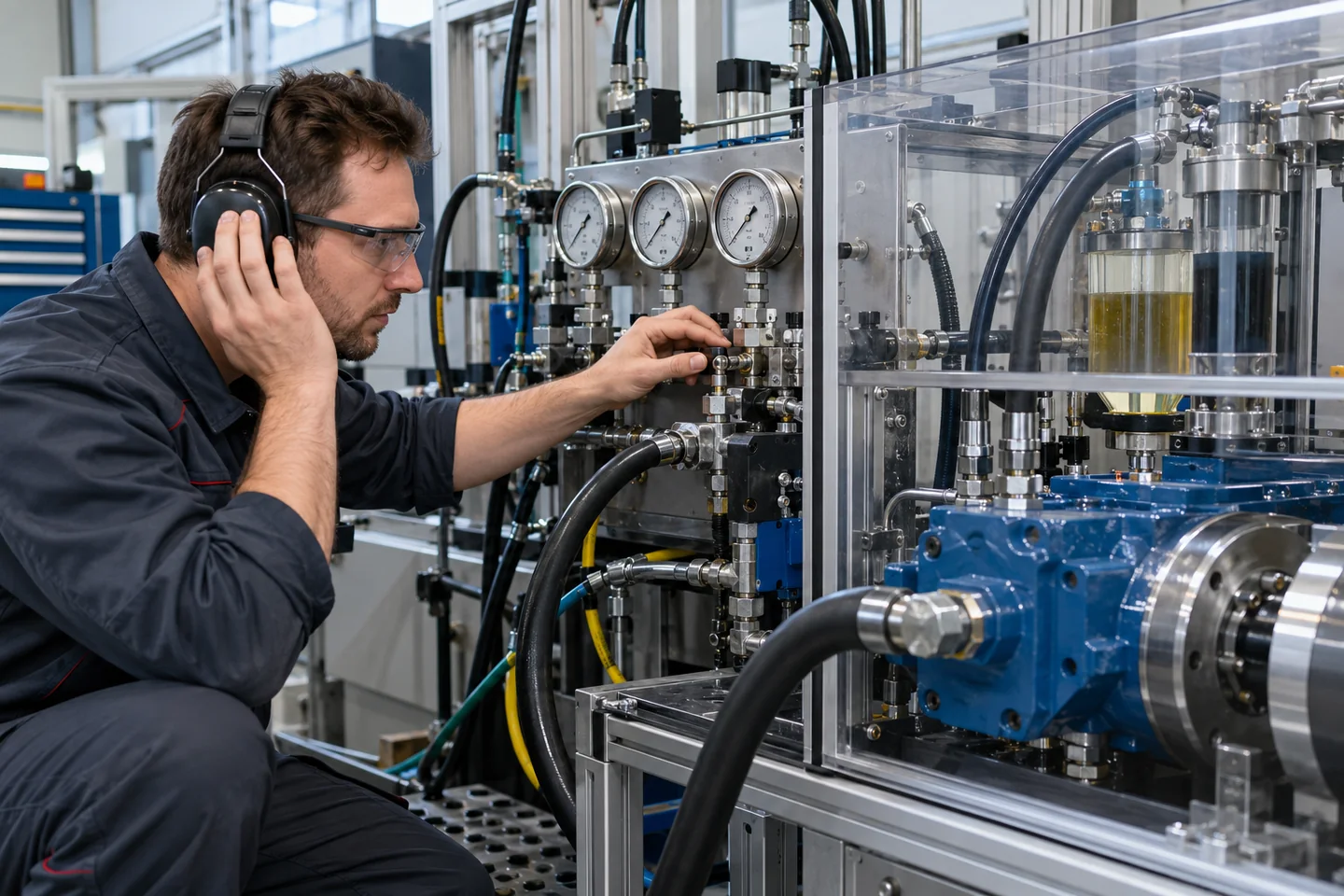

Strona ssawna jest pierwszym miejscem kontroli przy hałasie i niestabilności
Pompa potrzebuje odpowiednich warunków dopływu. Zbyt mały przekrój, długi przewód, liczne kolana, zabrudzony element, częściowo zamknięty zawór lub niekorzystne położenie względem zbiornika zwiększają opory. Problem może nasilać się po chłodnym rozruchu, gdy lepkość oleju jest inna niż po nagrzaniu.
Nieszczelność po stronie ssawnej może zasysać powietrze bez widocznego wycieku oleju. Objawem bywa pienienie w zbiorniku, niestabilny dźwięk i ruch odbiornika. Nie należy jednak diagnozować wyłącznie po wyglądzie. Potrzebna jest kontrola połączeń, poziomu oleju, powrotu i warunków pracy zgodnie z dokumentacją.
Przewód powrotny oraz położenie przegród w zbiorniku wpływają na uspokojenie oleju i oddzielenie powietrza. Jeśli powrót wzburza powierzchnię blisko ssania, pompa może pobierać mieszaninę. Zmiana zbiornika, poziomu lub sposobu powrotu powinna być traktowana jako modyfikacja układu, nie detal bez znaczenia.
Filtracja musi chronić elementy bez tworzenia nieakceptowalnego oporu. Wskaźnik zabrudzenia i stan wkładu powinny być częścią przeglądu. Wymiana filtra „na gęstszy” bez sprawdzenia wymagań może pogorszyć dopływ. Dobór miejsca oraz dokładności wynika z projektu całego obiegu.
Rozruch po serwisie wymaga prawidłowego zalania lub odpowietrzenia zgodnie z instrukcją konkretnej pompy i układu. Próba pracy na sucho w celu sprawdzenia kierunku może zniszczyć element. Procedura powinna zawierać bezpieczny sposób potwierdzenia obrotów, gotowości oleju i stopniowego obciążenia.
Przy nowym hałasie zapisz temperaturę, etap cyklu, ciśnienie, zachowanie zbiornika i moment pojawienia się objawu. Sprawdź zmianę względem wcześniejszego stanu. Demontaż bez tych danych usuwa z maszyny część dowodów.
Kontrole powinny znaleźć się w planie przeglądów i przestojów. Poziom, temperatura, wskaźniki filtrów, przecieki i stan sprzęgła można obserwować w odpowiednim rytmie, zamiast czekać na wyraźny spadek wydajności.
Łącz objaw z pomiarem i zmianą warunków
Spadek prędkości siłownika może wynikać z mniejszego przepływu, przecieku wewnętrznego, zaworu, obciążenia albo sterowania. Najpierw trzeba potwierdzić, czy objaw dotyczy wszystkich ruchów, jednej funkcji czy tylko rozgrzanego układu. Ta lokalizacja zawęża zakres bez niepotrzebnej wymiany elementów.
Wzrost temperatury również ma wiele źródeł. Energia może być tracona na dławieniu, przelewie, przecieku, tarciu lub niewłaściwym chłodzeniu. Pomiar w jednym punkcie bez czasu i obciążenia jest trudny do interpretacji. Potrzebny jest trend oraz porównanie z cyklem odniesienia.
Przeciek zewnętrzny wskazuje miejsce utraty oleju, ale przyczyna może leżeć w uszczelnieniu, drganiach, niewspółosiowości, nadmiernym ciśnieniu lub błędzie montażowym. Samo dokręcanie połączenia może uszkodzić część. Wycieku nie szuka się dłonią; ciecz pod ciśnieniem może przebić skórę.
Hałas rytmiczny związany z obrotami, hałas zmieniający się z temperaturą i dźwięk występujący tylko przy przelewie prowadzą do różnych hipotez. Nagranie może pomóc porównać stan, ale nie zastępuje pomiaru i bezpiecznych oględzin. Osoba nagrywająca nie powinna wchodzić do strefy ani zbliżać telefonu do ruchomych elementów.
Analizę można prowadzić w logice raportu 8D: zabezpieczenie procesu, precyzyjny opis, dane, przyczyna, działanie i potwierdzenie. Formularz nie jest konieczny dla każdej awarii, lecz ta kolejność chroni przed uznaniem wymienionej pompy za dowód znalezienia przyczyny.

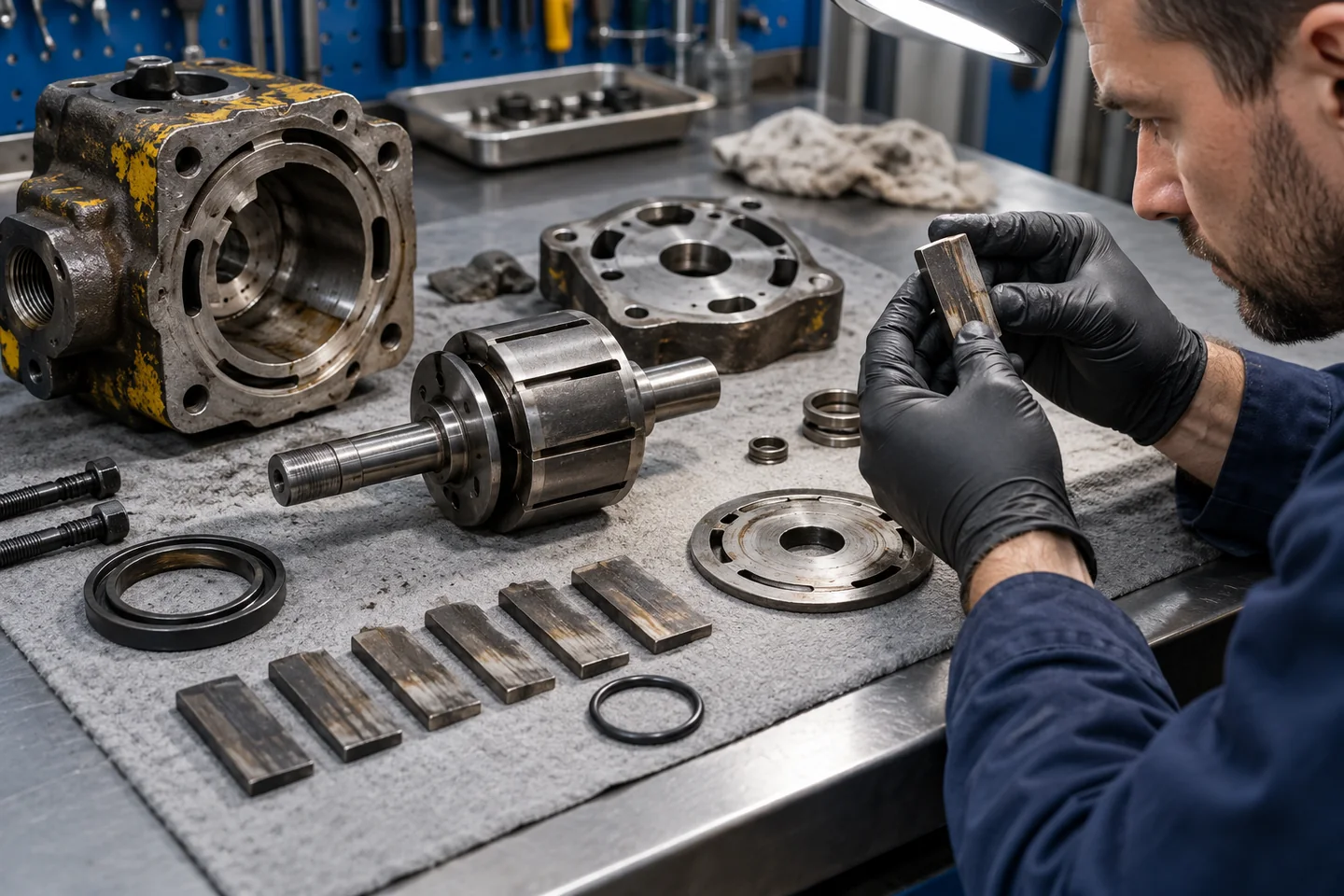

Jeżeli pompa została wymieniona, stary element powinien być opisany, a warunki awarii zachowane w dokumentacji. Wynik oględzin warsztatowych należy porównać z danymi maszyny. Brak śladów spodziewanego mechanizmu jest informacją, że hipoteza wymaga korekty.
Po naprawie potwierdź czystość, kierunek i zachowanie w pełnym cyklu
Przed uruchomieniem trzeba sprawdzić zgodność oznaczeń, wału, kołnierza, portów, uszczelnień i kierunku obrotów. Przewody muszą wrócić zgodnie ze schematem, bez naprężeń i przypadkowych zamian. Dokumentację fotograficzną wykonuje się przed zamknięciem osłon, jeśli pozwalają na to zasady zakładu.
Czystość podczas montażu jest częścią naprawy. Otwarte porty i przewody zabezpiecza się właściwymi elementami, a narzędzia oraz miejsce pracy muszą ograniczać wprowadzenie zanieczyszczeń. Płukanie, wymianę filtrów i postępowanie z olejem prowadzi się według ustalonego planu, nie na podstawie samego wyglądu cieczy.
Rozruch powinien mieć kolejne poziomy obciążenia i punkty kontrolne. Obserwuje się dźwięk, ciśnienie, temperaturę, przecieki, zachowanie zbiornika i ruch odbiorników. Jeśli pojawia się nieprawidłowość, procedura ma wskazywać bezpieczne zatrzymanie. Kontynuowanie próby po to, by „może się ułożyło”, może zwiększyć zakres szkody.
Pełny test obejmuje wszystkie istotne ruchy, dłuższy cykl oraz warunki, w których występował problem. Krótka praca bez obciążenia nie potwierdza naprawy objawu pojawiającego się po rozgrzaniu. Porównuje się wynik z danymi odniesienia i kryteriami ustalonymi przed interwencją.
Jeżeli awaria była poprzedzona trendem, warto zdecydować, czy dany parametr włączyć do monitoringu. Metoda wyboru między wymianą okresową a obserwacją stanu została opisana w poradniku o utrzymaniu prewencyjnym i predykcyjnym. Czujnik ma sens tylko wtedy, gdy sygnał wiąże się z trybem uszkodzenia i prowadzi do reakcji.
Na końcu aktualizuje się kartę urządzenia, części zamienne, nastawy, procedurę rozruchu i wnioski dla operatora. Zmiana modelu bez aktualizacji dokumentacji sprawi, że kolejna osoba zamówi dawny wariant lub zastosuje niewłaściwe dane. Naprawa jest zakończona, gdy wiedza wróciła do systemu utrzymania, nie w chwili pierwszego ruchu siłownika.
Najczęstsze pytania o pompy łopatkowe
Czy głośna pompa łopatkowa zawsze jest zużyta?
Nie. Hałas może wynikać między innymi z warunków ssania, napowietrzenia, oleju, napędu lub pracy zaworu. Potrzebne są pomiary i porównanie z etapem cyklu.
Czy pompę można dobrać po starym oznaczeniu?
Oznaczenie jest ważnym punktem, ale trzeba potwierdzić wariant, interfejsy, kierunek, warunki pracy i przyczynę wymiany. Historia zmian maszyny może sprawić, że dawny dobór nie jest już właściwy.
Dlaczego nowa pompa szybko ulega awarii?
Częstą możliwością jest nieusunięta przyczyna w układzie: zanieczyszczenie, problem ssania, napęd, olej, nastawa lub montaż. Bez danych nie wolno jednak wskazywać jednej przyczyny jako pewnej.
Czy wyższe ciśnienie nastawy poprawi wydajność?
Nie należy zmieniać nastaw w ten sposób. Ciśnienie wynika z obciążenia i działania układu, a zabezpieczenia mają określone wymagania. Zmiana bez analizy może stworzyć zagrożenie oraz uszkodzić elementy.
Kiedy pobrać próbkę oleju?
Zgodnie z programem monitoringu i procedurą zapewniającą reprezentatywność. Próbka pobrana przypadkowo z niewłaściwego miejsca może nie opisywać stanu układu.
Co powinien zawierać protokół po wymianie?
Dane pompy, przyczynę interwencji, wykonane kontrole, olej i filtry, warunki rozruchu, wyniki testu, ujawnione odstępstwa oraz zaktualizowane zalecenia dla obsługi.
